控制變壓器知識旗正電氣小編在以上的文章中也為大家總結了不少，但是對于剛剛接觸到控制變壓器的新手來來說“控制變壓器的接線方法”還是一頭霧水的呢！下面旗正再跟你聊聊，順便告訴你一下控制變壓器原理，以便你對控制變壓器更進一步的認識。
控制變壓器原理：
控制變壓器主要適用于交流50Hz（或60Hz），電壓1000V 及以下電路中，在額定負載下可連續長期工作。通常用于機床、機械設備中作為電器的控制照明及指示燈電源。
控制變壓器是用電磁感應原理工作的。變壓器有兩組線圈。初級線圈和次級線圈。次級線圈在初級線圈外邊。當初級線圈通上交流電時，變壓器鐵芯產生交變磁場，次級線圈就產生感應電動勢。Satons變壓器的線圈的匝數比等于電壓比。
控制變壓器接線方法：

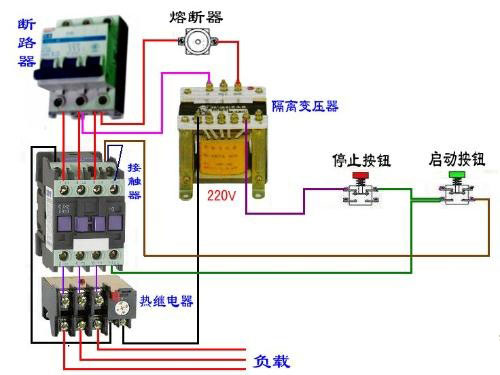

控制變壓器是一種小型干式變壓器，其交流電源頻率為50Hz，初級電壓為220V（或380V），次級電壓有6. 3V、12V、24V、36V、110V、127V等。它主要用做工礦企業中的安全局部照明電源、電氣設備的控制回路電源及信號燈或指示燈電源?？刂谱儔浩鞯慕泳€(xiàn)如圖10-8所示。
圖10-8 控制變壓器的接線
初學電工人員在使用、安裝、維修控制變壓器時，要注意以下幾點。
?。?）應看清變壓器的接線端子再接線：當初級電壓為220V時，應將其接到220V的電源線上；當初級電壓為380V時，應將其接到380V交流電源上。絕不允許把380V的電源線接入220V的接線端子上。
?。?）控制變壓器的次級電壓接線端子要與所控制接入的負載電壓相對應。如果是指示燈，則應接入6. 3V的電壓，機床低壓照明燈泡則要接入36V電壓；如果是機床交流接觸器線圈，需使用127V交流電壓，就要接在127V電壓接線端子上。
?。?）控制變壓器應安裝在干燥處，盡量避免震動，以免損傷其內部結構。
?。?）在控制變壓器的使用過程中，負載不允許短路，負載的功率不能超過控制變壓器的容量。
現在你知道了控制變壓器接線方法了吧？更多控制變壓器相關資訊可以關注旗正控制變壓器公司站點
